Manöverdon DSE

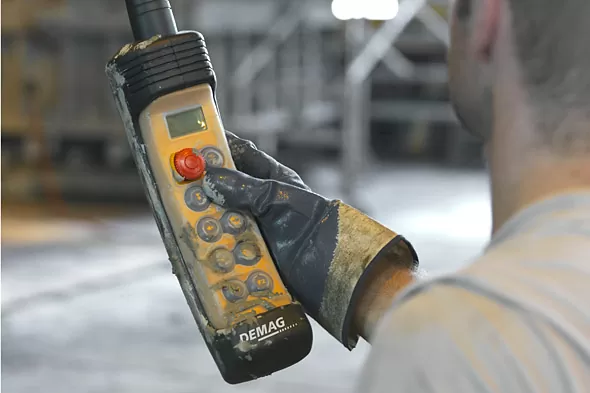

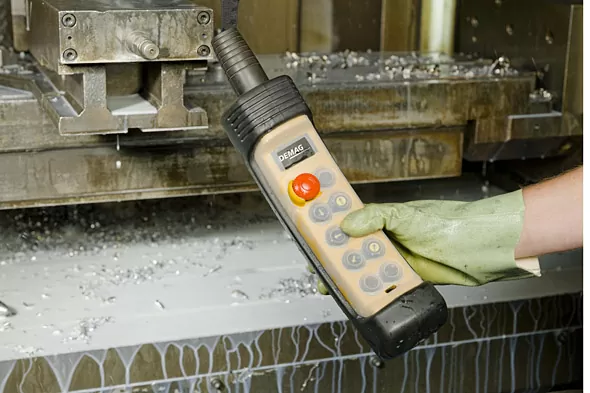

Manöverdon ger säker och ergonomisk styrning
För ergonomisk styrning av maskiner och lyftutrustningar är manöverdon DSE-10 perfekt. Dessa kabelbundna manöverdon används för att styra kättingtelfrar typ DC och lyftmaskinerier typ DH i applikationer med upp till tre axlar. Manöverdonet DSE-10 kan fås i två, tekniskt sett olika utföranden:
DSE-10-C/CS: Manöverdon för styrning av kättingtelfrar typ DC, trallor och kranar med innovativt `triState`-gränssnitt
Kan fås med 2-stegsknappar (C) eller med steglösa knappar (utförande CS)
DSE-10R: Manöverdon med CAN-bus-gränssnitt, förberett för säker styrning av DR-lintelfrar, trallor och särskilt DR-kranar med CAN-bus-baserad säkerhetsstyrning
Fördelar, oavsett utförande
- Mycket ergonomisk design av manöverdonet för säker och bekväm hantering
- Stöt- och slagtåligt hölje
- Omfattande tillbehör för användning i tuff miljö och för skydd mot vätskor och aggressiva medier
Produktfördelar
Produktfördelar
- Operatören kan arbeta i en naturlig och bekväm ställning
- Enkel och bekväm hantering tack vare ergonomiskt utformat hölje
- Hög stöt- och slagtålighet tack vare ett hölje i högvärdigt termoplastiskt material
- Ytterligare förbättrad stöttålighet genom elastisk gummikåpa (bumper)
- Skyddsfodral av silikon för skydd mot abrasiva (slipande) ämnen och aggressiva kemikalier finns som tillval
- Hög funktionssäkerhet tack vare svårantändligt, väder- och korrosionståligt hölje
- Materialet i höljet är beständigt mot drivmedel, saltvatten, fett, olja och lut
- Olika kabeltyper finns tillgängliga
- Bärslang med bajonettkoppling och kabelsamlare för variabel inställning av kabellängden
- Alternativ: 2TY-kabel med ingjutna dragavlastningslinor
- 2-stegsknappar eller steglösa knappar för särskilt precis styrning vid applikationer med variabelt varvtal

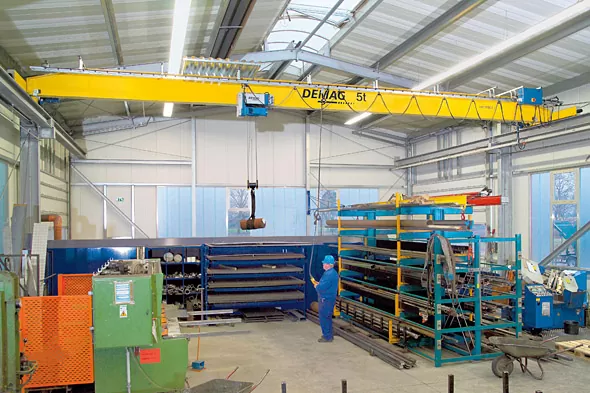

Användningsområden
Användningsområden
Tillförlitlig funktion även i tuff arbetsmiljö.
Tekniska data
Manöverdon DSE-10C/CS
- Ingen intern kabeldragning behövs i manöverdonet tack vare det inbyggda kretskortet med central anslutning (kontaktdon).
- Höljet består av högvärdig termoplast med hög stöt- och slaghållfasthet.
- Dubbelisolering enligt VDE 0100 del 410, avsnitt 6.2.
- Manöverrörelse och -kraft enligt DIN 33 401, hållkraft < 8 N.
- Kapslingsklass IP 65 enligt DIN VDE 0470 T.1 respektive EN 60 529.
- Svårantändligt, väder- och korrosionståligt hölje.
- Beständigt mot drivmedel, saltvatten, fett, olja och lut.
- Extra tillbehör: Silikonmantel med exakt passning som skydd mot fukt och abrasiva (slipande) medier
- Kompletta manöverdon DSE-10C/CS med best.nr är försedda med fördefinierade symbolskyltar
- Symbolskyltar: självhäftande och slittåliga. Pilsymbolerna är utförda enligt FEM och ISO 15012
Manöverdon DSE-10R
- För manövrering av lintelfer DR via CAN-bus-gränssnitt
- Hölje och form lika DSE 10C/CS
- DSE-10R i olika varianter med 2-stegsknappar eller med steglösa knappar för noggrann styrning av omriktarstyrda drivningar
- Infrarött gränssnitt för servicetjänster
- Integrerad display för visning av drift- och servicedata, t.ex.
- Lastindikering inkl. lastproportionell balkvisning
- Visning av lastreducering
- Visning av universalutgångarnas kopplingslägen
- Visning av trall- / kranval
- Serviceintervall
- Säkerhetsfunktioner
- Ytterligare omfattande informationsmeny (t.ex. över återstående livslängd, basdata för telfer, felminne)
